三菱PLC计数器软元件的 OUT、RST的实例讲解
2018-03-13  来源:本站

计数器软元件的 OUTRST指令助记符与功能

指令助记符、名称

功能

程序步

OUT 输出

计数线圈的驱动

32位计数器:5

16位计数器:3

RST 复位

输出触点的复位、当前值的清零

2



内部计数器编程

021

0 LD X010

1 RST C0    2步指令

3 LD X011

4 OUT C0 K10 3步指令)

7 LD C0

8 OUT Y000





C0X011OFF-ON次数进行增计数,当它达到设定值K10时,输出输出点C0动作,以后即使X011OFF-ON,计数器的当前值不变,输出触点依然动作。

为了清除这些当前值,让输出触点复位,则应令X010ON

有必要在OUT指令后面指定常数K或用数据寄存器的地址号作间接设定。

对于掉电保持用计数器,即使停电,也能保持当前值,以及输出触点的工作状态或复位状态。

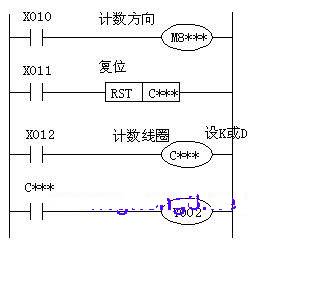

高速计数器的编程

0 LD X010

1 OUT M8***  2

3 LD X011

4 RST C***   2

6 LD XO12

7 OUT C*** K值(或D   5

12 LD C***

13 OUT Y002





C235-C245的单相单输入计数器中,为了指定计数方向,采用特殊辅助继电器M8234-M8245

X010ON时,对应C***M8***ON,这时C***为减计数。

X010OFF时,对应C***M8***OFF,这时C***为增计数。

X011ON时,计数器C***的输出触点复位,计数器的当前值也清零。

X012ON时,对依据计数器地址号确定的计数器输入X000-X005ON/OFF进行计数。

计数器的当前值增加,通过设定值(KD的内容)时输出触点置位。在减少方向上通过设定值复位。
