西门子STEP 7-Micro/WIN 32编程软件的安装与参数设置
2017-12-08  来源:网络或本站原创

1 系统要求

操作系统:Windows 95Windows 98Windows ME Windows 2000

计算机:IBM 486以上兼容机,内存8MB以上,VGA显示器,至少50MB以上硬盘空间,Windows 支持的鼠标。

通信电缆:PC/PPI电缆(或使用一个通信处理器卡),用来将计算机与PLC连接。

2 软件安装

STEP 7-Micro/WIN 32编程软件在一张光盘上,用户可按以下步骤安装:

①将光盘插入光盘驱动器。

②系统自动进入安装向导,或单击“开始”按钮启动Windows 菜单。

③单击“运行”菜单。

④按照安装向导完成软件的安装。

⑤在安装结束时,会出现是否重新起动计算机选项

3 硬件连接

可以用PC/PPI电缆建立个人计算机与PLC之间的通信。这是单主机与个人计算机的连接,不需要其他硬件,如调制解调器和编程设备等。

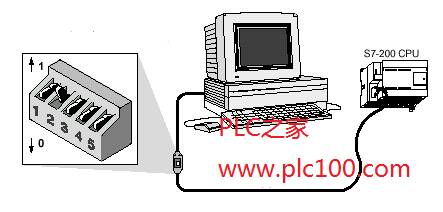

典型的单主机连接及CPU组态如下图所示。

4 参数设置

安装完软件并且设置连接好硬件之后,可以按下面的步骤核实默认的参数:

1)在STEP 7-Micro/WIN 32运行时单击通信图标,或从菜单中选择View中选择选项Communications,则会出现一个通信对话框。

2)在对话框中双击PC/PPI电缆的图标,将出现PG/PC接口的对话框。

3)单击Properties按钮,将出现接口属性对话框,如图8.16所示。检查各参数的属性是否正确,其中通信波特率默认值为9600波特。
